- 產品介紹

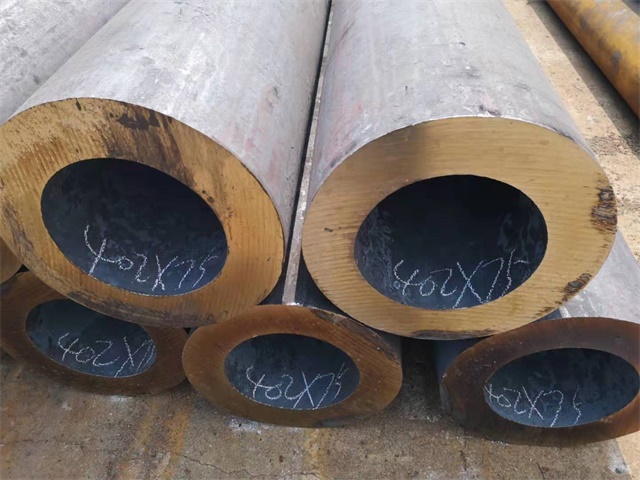

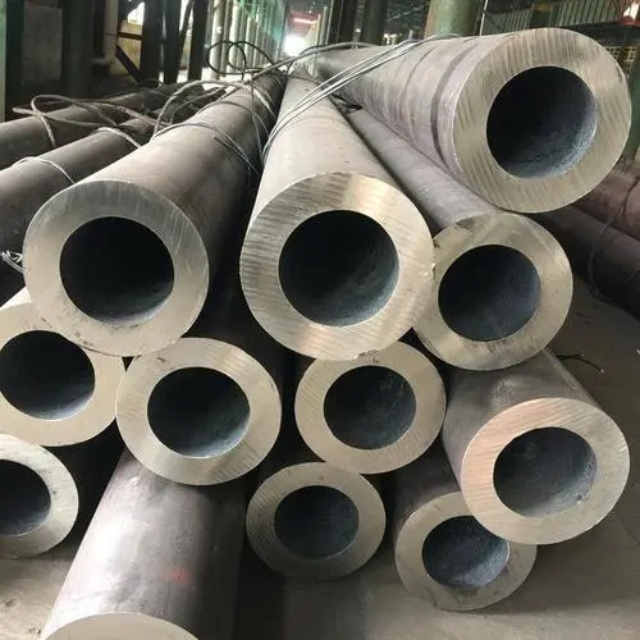

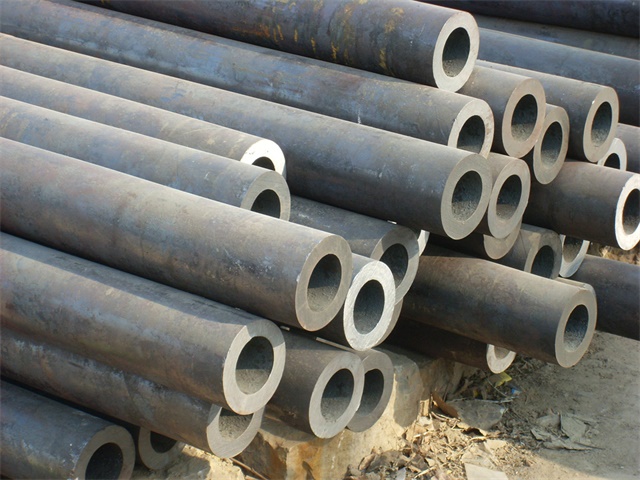

20g厚壁無縫鋼管是一種重要的低合金高壓鍋爐管，廣泛應用于高溫高壓環境下的鍋爐、熱交換器、石油化工等領域。以下從材質特性、規格參數、生產工藝、應用場景及采購要點五個方面進行詳細解析：
一、材質特性
化學成分(GB/T 5310-2017標準)
| 元素 | C | Si | Mn | P | S | Cr | Mo | Ni | Cu | V |
|------------|---------|---------|---------|----------|----------|----------|----------|----------|----------|----------|
| 含量(%) | ≤0.21 | 0.17~0.37 | 0.70~1.00 | ≤0.025 | ≤0.025 | 0.08~0.15 | 0.03~0.05 | ≤0.030 | ≤0.025 | ≤0.020 |
特點：通過添加Cr、Mo、V等合金元素，顯著提高高溫強度、抗氧化性和抗蠕變性能，適用于長期高溫運行(≤550℃)。
力學性能
指標 數值
屈服強度(ReH) ≥315 MPa(厚度≤20mm時)
抗拉強度(Rm) 485~620 MPa
斷后伸長率(A) ≥20%
沖擊韌性(KV2) -20℃時≥34 J
二、規格參數
常見規格范圍
外徑(D)：89mm ~ 1020mm
壁厚(S)：20mm ~ 150mm(厚壁管定義：S/D≥0.1)
長度(L)：3m ~ 12m(定尺或倍尺)
重量計算公式：
重量(kg/m)=0.02466×S×(D?S)
(示例：外徑325mm、壁厚20mm的鋼管，單重=0.02466×20×(325-20)=150.4kg/m)
2. 尺寸偏差
項目 允許偏差
外徑(D≤159mm) ±1.0%
外徑(D>159mm) ±1.2%
壁厚(S≤15mm) ±15%
壁厚(S>15mm) ±12.5%
彎曲度 ≤1.5mm/m(全長≤0.15%)
三、生產工藝
主要流程
圓管坯 → 加熱 → 穿孔 → 軋管 → 定徑 → 冷卻 → 矯直 → 無損檢測 → 切管 → 包裝
關鍵技術
熱軋工藝：適用于大批量生產，成本低，但壁厚均勻性稍差。
冷拔/冷軋工藝：精度高(壁厚偏差≤±5%)，但需中間退火處理，成本較高。
熱處理：通常采用正火+回火，消除內應力，細化晶粒，提升綜合性能。
質量控制
化學分析：光譜儀檢測成分是否符合標準。
力學試驗：拉伸試驗機測試強度，沖擊試驗機驗證韌性。
無損檢測：超聲波探傷(UT)檢測內部缺陷，磁粉探傷(MT)檢測表面裂紋。
水壓試驗：壓力≥1.5倍設計壓力，保壓時間≥5秒，確保密封性。
四、應用場景
電力行業
鍋爐過熱器、再熱器：承受高溫蒸汽(540~570℃)和高壓(9.8~25.4MPa)。
省煤器、水冷壁：需耐腐蝕和高溫氧化，20g鋼管通過表面鍍鋅或噴涂防腐層增強壽命。
石油化工
高壓反應釜、換熱器：在H?S、CO?等腐蝕性介質中，需配合內襯防腐材料(如PTFE)。
油氣輸送管道：厚壁設計可抵抗地層壓力和機械沖擊。
其他領域
船舶制造：用于主機缸套、排氣管等高溫部件。
機械工程：液壓支柱、重型機械軸類零件。
五、采購要點
質量證明文件
要求供應商提供材質報告(含化學成分、力學性能)、無損檢測報告(UT/MT)、水壓試驗報告、尺寸檢測報告。
樣品測試
索取免費樣品進行金相分析(檢查晶粒度、非金屬夾雜物)、硬度測試(HB≤187)、腐蝕試驗(模擬工況環境)。
合同條款
質量條款：明確尺寸偏差、表面質量(如裂紋、折疊)、性能指標，約定不合格品處理方式(如退貨、換貨、扣款)。
交貨條款：約定交貨期、運輸方式(如裸裝/木箱包裝)、包裝標準(防雨布+鋼帶固定)。
付款條款：支持預付款(30%)+提貨款(60%)+質保金(10%)，質保期通常為12~24個月。
價格參考(2023年10月)
| 外徑×壁厚 | 價格（元/噸） | 備注 |
|---|---|---|
| 219×20 | 5800~6200 | 常規規格，庫存充足 |
| 325×30 | 6200~6600 | 厚壁管，需排產 |
| 426×40 | 6800~7200 | 大口徑厚壁，加工周期長 |
| 610×50 | 7500~8000 | 超厚壁，定制生產 |
六、常見問題解答
20g與20#鋼管的區別
20g：高壓鍋爐管，添加Cr、Mo等合金元素，耐高溫高壓，用于鍋爐、熱交換器。
20#：普通碳鋼管(GB/T 8163)，用于一般流體輸送，成本低但性能遜于20g。
厚壁管焊接注意事項
預熱溫度：≥150℃(防止冷裂紋)。
焊材選擇：匹配20g成分的低氫型焊條(如E5015)。
焊后熱處理：620~650℃回火，消除焊接應力。
替代材料建議
更高溫度：15CrMoG(≤560℃)、12Cr2MoG(≤580℃)。
更高壓力：SA-106B(ASTM標準，抗拉強度≥485MPa)。
