3pe無縫鋼管全面解析

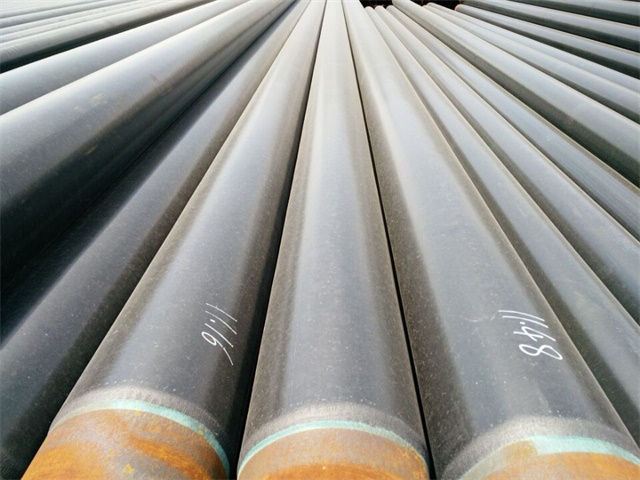

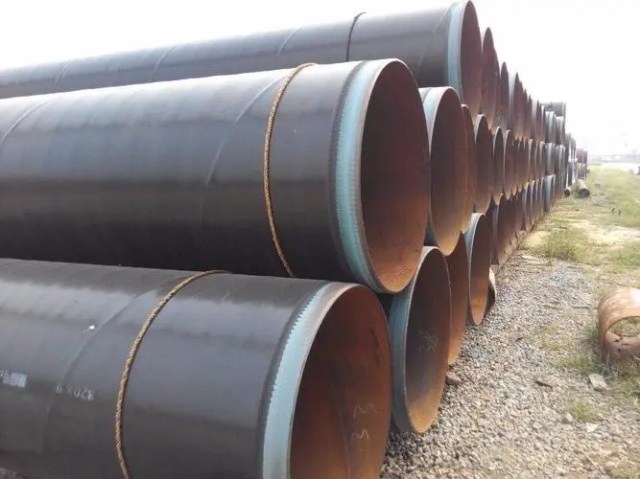

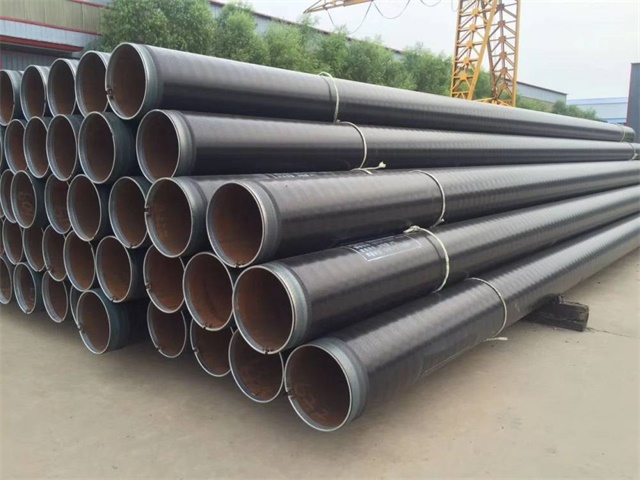

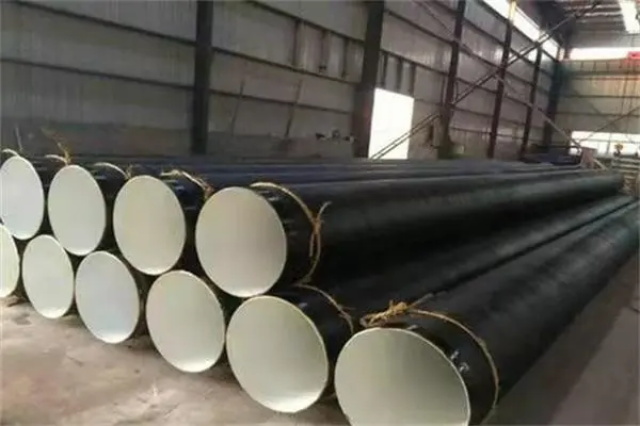

3pe(三層聚乙烯)無縫鋼管是一種通過在無縫鋼管外壁涂覆防腐層，實現長效防腐的管道產品，廣泛應用于石油、天然氣、化工、市政供水等領域。其防腐層由環氧粉末(FBE)、膠粘劑(AD)和聚乙烯(PE)三層組成，具有優異的抗腐蝕性、機械強度和耐候性。以下從結構原理、生產工藝、性能優勢、應用場景及選型建議等方面展開說明。
一、3pe防腐層結構與原理
1. 三層結構組成
1. 三層結構組成
| 層別 | 材料 | 厚度（μm） | 功能 |
|---|---|---|---|
| 底層 | 環氧粉末（FBE） | 80~150 | 粘結基材，提供防腐和附著力 |
| 中間層 | 膠粘劑（AD） | 170~250 | 連接底層與外層，防止層間剝離 |
| 外層 | 聚乙烯（PE） | 2.0~3.5mm | 抗機械損傷、防水、耐候 |
2. 防腐原理
化學防護：環氧粉末與鋼管表面形成化學鍵，隔絕腐蝕介質。
物理防護：聚乙烯層阻隔水分、氧氣滲透，膠粘劑防止層間分離。
耐候性：聚乙烯外層可抵抗紫外線、溫差變化，壽命可達30年以上。
二、生產工藝與流程
1. 核心工藝步驟
鋼管預處理：
除銹：噴砂至Sa2.5級(表面粗糙度Rz40~80μm)，確保涂層附著力。
加熱：鋼管加熱至200~230℃，為環氧粉末固化提供條件。
涂覆作業：
靜電噴涂環氧粉末：均勻覆蓋鋼管表面，固化后形成底層。
中頻加熱：將涂層加熱至膠粘劑熔融溫度(約220℃)。
擠出纏繞膠粘劑和PE層：通過擠出機同步包覆膠粘劑和聚乙烯，形成復合層。
冷卻定型：水冷至常溫，確保涂層固化穩定。
質量檢測：
電火花檢漏：15kV電壓檢測涂層缺陷(針孔、氣泡)。
厚度測量：超聲波測厚儀檢測各層厚度。
2. 關鍵設備
中頻加熱爐：精確控制鋼管溫度，確保涂層均勻性。
擠出機：雙螺桿擠出，保證膠粘劑和PE的同步包覆。
水冷系統：循環水冷卻，避免涂層開裂。
三、性能優勢與認證標準
1. 核心性能
| 性能指標 | 數值/描述 | 優勢 |
|---|---|---|
| 防腐壽命 | ≥30年（埋地環境） | 減少維護成本，延長管道使用壽命 |
| 抗沖擊性 | 16J（外層PE） | 適應運輸、安裝中的機械損傷 |
| 耐溫性 | -40℃~80℃（PE層） | 適應極端氣候 |
| 陰極剝離 | ≤8mm（65℃/48h） | 防腐層與鋼管結合牢固 |
2. 執行標準
國內標準：
SY/T 0413-2002《埋地鋼質管道聚乙烯防腐層技術標準》
GB/T 23257-2017《埋地鋼質管道聚乙烯防腐層》
國際標準：
DIN 30670《鋼管和管件的聚乙烯涂層技術要求》
CAN/CSA Z245.21《外涂聚乙烯鋼管防腐層標準》
四、應用場景與案例
1. 典型應用領域
長輸油氣管道：
案例：西氣東輸三線，采用Φ1016×17.5mm 3pe無縫鋼管，設計壓力10MPa，防腐壽命≥50年。
市政供水：
案例：雄安新區供水工程，采用Φ630×10mm 3pe管，外層PE為黑色(抗紫外線)，埋地使用無腐蝕。
化工管道：
案例：中石化煉化項目，輸送含硫介質，3pe涂層耐化學腐蝕性能優異，減少泄漏風險。
2. 選型建議
壓力需求：高壓管道需增加壁厚(如輸送天然氣選Sch80以上)。
環境腐蝕性：
酸性土壤：選加強級3pe(總厚度≥3.2mm)。
海洋環境：外層PE添加抗紫外線劑，或增設犧牲陽極保護。
施工條件：
山地運輸：選抗沖擊性更強的外層PE(如高密度聚乙烯HDPE)。
低溫環境：選耐低溫PE(脆化溫度≤-50℃)。
五、質量控制與常見問題
1. 關鍵檢測項目
| 檢測項目 | 方法 | 合格標準 |
|---|---|---|
| 涂層厚度 | 超聲波測厚儀 | 符合SY/T 0413標準要求 |
| 附著力 | 劃格法/拉拔試驗 | 劃格無脫落，拉拔力≥50N/cm2 |
| 陰極剝離 | 65℃/48h試驗 | 剝離半徑≤8mm |
| 抗沖擊 | 落錘試驗（1kg/1m） | 無裂紋、脫落 |
2. 常見缺陷與預防
| 缺陷類型 | 原因 | 預防措施 |
|---|---|---|
| 涂層針孔 | 鋼管表面清潔度不足 | 噴砂至Sa2.5級，去除油污 |
| 層間剝離 | 膠粘劑涂覆不均或溫度不足 | 控制中頻加熱溫度220~230℃ |
| 外層PE開裂 | 冷卻速度過快或PE質量差 | 優化水冷系統，選用優質PE原料 |
六、供應商選擇與成本分析
1. 供應商評估要點
生產資質：
必備：ISO 9001質量體系、特種設備制造許可證(壓力管道元件)。
加分項：API 5L認證(石油專用管)、防腐資質(如中石油入網證)。
生產能力：
大型廠家：月產能≥1萬噸，適合批量訂單(交貨期15~30天)。
小型廠家：靈活定制非標尺寸，但交貨期較長(30~60天)。
2. 成本構成與優化
成本構成：
無縫鋼管：Φ219×6mm Q355B約5500~6200元/噸(2023年Q4價)。
3pe防腐加工費：1200~1800元/噸(含材料、人工、能耗)。
附加費用：檢測費(+200~500元/噸)、運輸費(視距離)。
優化建議：
批量采購：≥200噸可享5%~10%折扣。
簡化規格：優先選標準尺寸(如Φ219、Φ325)，降低模具成本。
七、總結與建議
明確需求：
提供鋼管規格(外徑、壁厚)、防腐等級(普通級/加強級)、使用環境(土壤類型、溫度)。
選型優先級：
高壓/高腐蝕環境：選加強級3pe(總厚度≥3.2mm)。
低溫/高沖擊場景：選HDPE外層或增設保護層。
質量控制：
要求供應商提供涂層檢測報告、陰極剝離試驗數據。
現場抽檢：用電火花檢漏儀檢測涂層完整性。
長期合作：
選擇具備防腐資質、服務響應快的供應商，確保售后無憂。
通過科學選型和嚴格質檢，3pe無縫鋼管可顯著提升管道系統的防腐性能和運行壽命，是油氣、化工、市政等領域的首選防腐方案。
